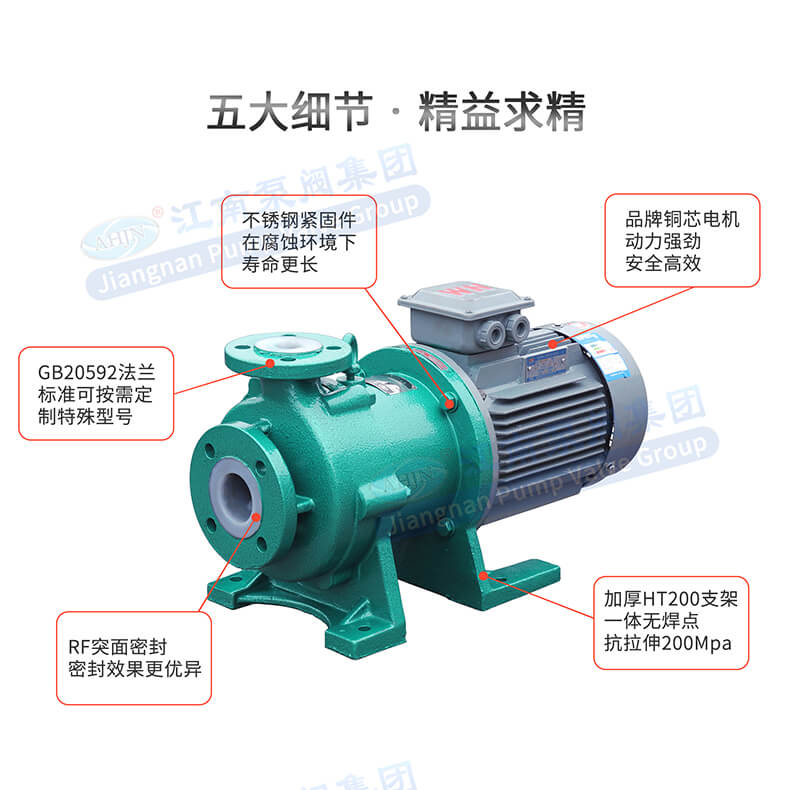

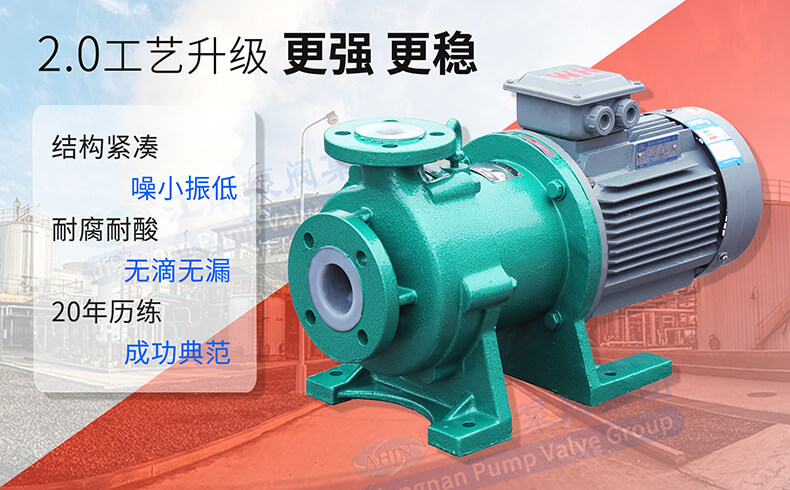

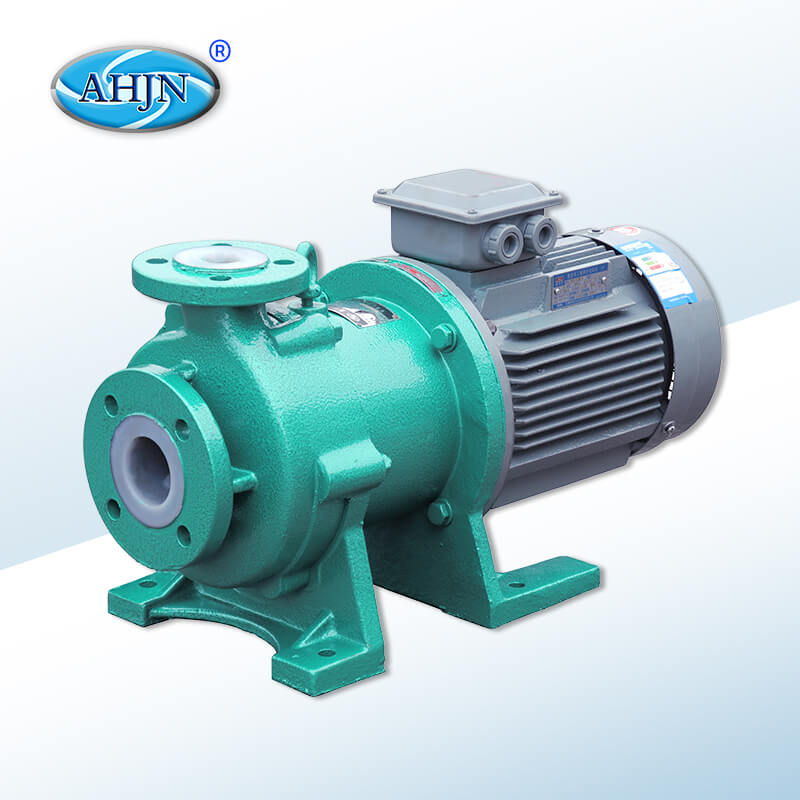

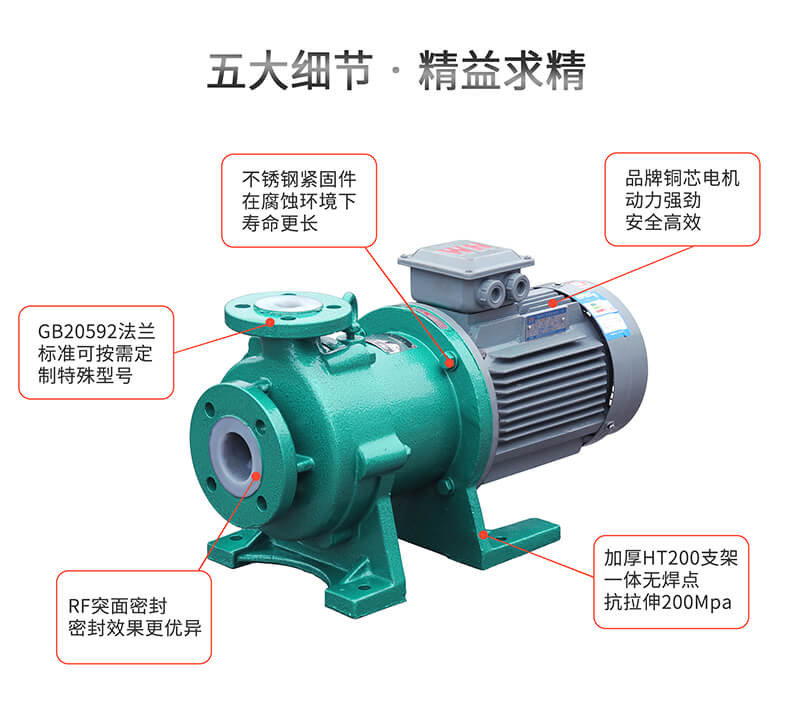

CQB氟塑料磁力泵
別名：CQB襯氟磁力泵|CQB四氟磁力泵
型號：CQB
品牌：江南
材質：氟塑料
流量：0.5-120 m3/h
揚程：1.5-50 m
功率：0.025-18.5 Kw
- CQB氟塑料磁力泵簡稱為“CQB磁力泵”，采用磁力耦合傳動，不存在動密封點，因此防止了一般軸傳動式離心泵軸封外跑、冒、滴、漏的現象的塑料磁力泵類型。

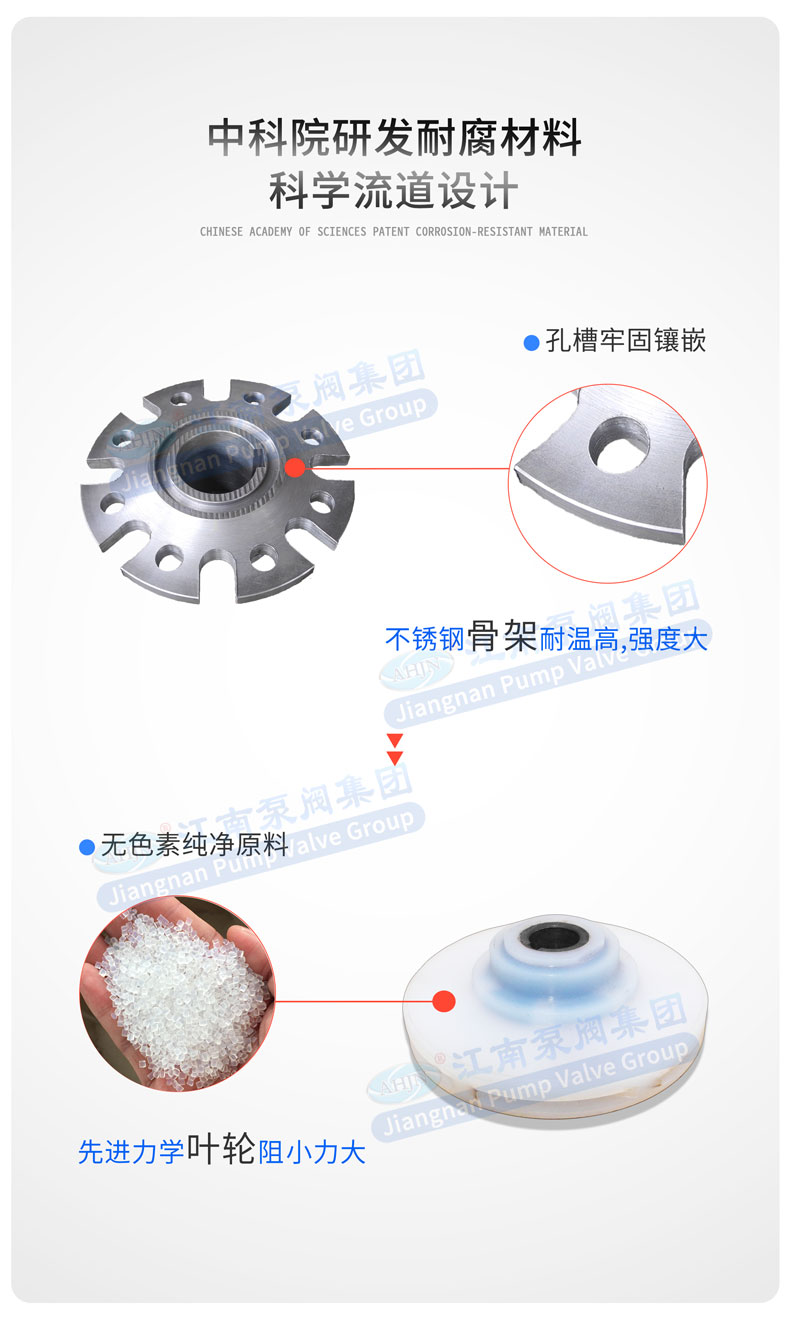

- CQB氟塑料磁力泵過流部件采用氟塑料及高純度工業陶瓷制成，具有優異的耐腐性及密封性，因此本產品被廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
- CQB氟塑料磁力泵可輸送介質：輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易燃、易漏、易爆液體化學介質的輸送。
| 序號 | 型號(Model) | 轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m3 | |||||||
| 流量 | 揚程 | 效率 | 進口 | 出口 | 汽蝕余量 | 電機功率 | 整機重量 | ||
| Flow | Pump head | η | Inlet | Outlet | Npsh | Power | Weight | ||
| (m3/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (kg) | ||
| 1 | CQB16-12-50F | 0.8 | 1.5 | 10 | φ16 | φ12 | 9 | 0.025 | 5 |
| 2 | CQB15-15-65F | 1 | 2.8 | 17 | φ15 | φ15 | 6 | 0.18 | 7 |
| 3 | CQB20-15-75F | 1.8 | 6 | 21 | φ20 | φ15 | 6 | 0.18 | 8 |
| 4 | CQB25-20-100F | 2.5 | 11 | 26 | φ25 | φ20 | 6 | 0.37 | 12 |
| 5 | CQB25-20-160F | 2 | 32 | 22 | φ25 | φ20 | 6 | 1.1 | 40 |
| 6 | CQB32-20-110F | 5.5 | 13 | 35 | φ32 | φ20 | 6 | 0.55 | 18 |
| 7 | CQB32-20-125F | 3.6 | 20 | 37 | φ32 | φ20 | 6 | 0.75 | 20 |
| 8 | CQB32-20-160F | 3.6 | 32 | 38 | φ32 | φ20 | 5 | 1.5 | 50 |
| 9 | CQB40-25-120F | 6.3 | 15 | 42 | φ40 | φ25 | 5 | 0.75 | 35 |
| 10 | CQB40-25-130F | 6.3 | 22 | 45 | φ40 | φ25 | 4 | 1.1 | 45 |
| 11 | CQB40-25-125F | 6.3 | 20 | 41 | φ40 | φ25 | 4.5 | 1.1 | 40 |
| 12 | CQB40-25-160F | 6.3 | 32 | 36 | φ40 | φ25 | 5 | 2.2/3 | 55 |
| 13 | CQB40-25-200F | 6.3 | 50 | 25 | φ40 | φ25 | 4.5 | 5.5 | 100 |
| 14 | CQB40-40-100F | 6 | 11 | 43 | φ40 | φ40 | 6 | 0.55 | 20 |
| 15 | CQB40-40-125F | 6.3 | 17.5 | 42 | φ40 | φ40 | 3.7 | 1.1 | 40 |
| 16 | CQB50-32-125F | 12.5 | 20 | 42 | φ50 | φ32 | 3.5 | 1.5 | 45 |
| 17 | CQB50-32-160F | 12.5 | 32 | 40 | φ50 | φ32 | 3.5 | 4 | 80 |
| 18 | CQB50-32-160B | 12.5 | 32 | 40 | φ50 | φ32 | 3.5 | 4 | 110 |
| 19 | CQB50-32-200F | 12.5 | 50 | 32 | φ50 | φ32 | 3.5 | 7.5 | 150 |
| 20 | CQB65-50-125F | 20 | 20 | 48 | φ65 | φ50 | 4 | 4 | 100 |
| 21 | CQB65-50-160B | 20 | 25 | 38 | φ65 | φ50 | 4 | 4 | 100 |
| 22 | CQB65-50-160F | 20 | 32 | 40 | φ65 | φ50 | 4 | 5.5 | 120 |
| 23 | CQB65-50-160FA | 17.5 | 32 | 45 | φ65 | φ50 | 4 | 4 | 90 |
| 24 | CQB65-50-180F | 20 | 38 | 46 | φ65 | φ50 | 5.5 | 5.5 | 120 |
| 25 | CQB65-40-200F | 20 | 50 | 48 | φ65 | φ40 | 4 | 11 | 180 |
| 26 | CQB80-65-125F | 50 | 20 | 51 | φ80 | φ65 | 4 | 7.5 | 95 |
| 27 | CQB80-65-160F | 50 | 32 | 60 | φ80 | φ65 | 4 | 11 | 180 |
| 28 | CQB80-50-200F | 50 | 50 | 60 | φ80 | φ50 | 4 | 18.5 | 195 |
| 29 | CQB100-80-125F | 100 | 20 | 62 | φ100 | φ80 | 5 | 11 | 180 |
| 30 | CQB100-80-160F | 100 | 32 | 56 | φ100 | φ80 | 5 | 18.5 | 220 |

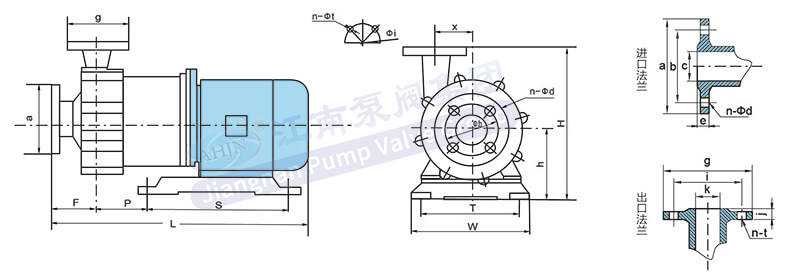

| 序號 | 系列型號 | 外 型 安 裝 尺 寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | ||||||||||||||
| Outside and installing size | Inlet flange size | Exit flange size | ||||||||||||||||
| Model | L | S | P | F | W | T | H | h | x | c | a | b | n-φd | k | g | i | n-φt | |
| 1 | CQB16-12-50F | 200 | 56 | 80 | 30 | 90 | 71 | 100 | 45 | 22 | 16 | 24 | / | / | 12 | 17 | / | / |
| 2 | CQB15-15-65F | 290 | 71 | 115 | 40 | 112 | 90 | 125 | 56 | 25 | 15 | 20 | / | / | 15 | 20 | / | / |
| 3 | CQB20-15-75F | 316 | 71 | 120 | 55 | 113 | 90 | 138 | 56 | 38 | 20 | 27 | / | / | 15 | 20 | / | / |
| 4 | CQB25-20-100F | 360 | 80 | 150 | 60 | 125 | 100 | 165 | 63 | 49 | 25 | 90 | 65 | 4-Ф11 | 20 | 90 | 65 | 4-Ф11 |
| 5 | CQB32-20-110F | 430 | 200 | 125 | 65 | 148 | 115 | 215 | 105 | 60 | 32 | 120 | 90 | 4-Ф13 | 20 | 90 | 65 | 4-Ф11 |
| 6 | CQB32-20-125F | 435 | 265 | 65 | 50 | 180 | 150 | 244 | 110 | 67 | 32 | 140 | 90 | 4-M12 | 20 | 100 | 75 | 4-Ф11 |
| 7 | CQB40-25-120F | 435 | 265 | 65 | 50 | 180 | 150 | 244 | 110 | 67 | 40 | 140 | 100 | 4-M12 | 25 | 100 | 75 | 4-Ф11 |
| 8 | CQB40-25-125F | 440 | 265 | 75 | 50 | 180 | 150 | 244 | 110 | 67 | 40 | 140 | 90 | 4-M12 | 25 | 100 | 75 | 4-Ф11 |
| 9 | CQB40-40-125F | 510 | 265 | 90 | 100 | 180 | 150 | 260 | 175 | / | 40 | 130 | 100 | 4-Ф13 | 40 | 130 | 100 | 4-Ф13 |
| 10 | CQB50-32-125F | 510 | 265 | 100 | 85 | 180 | 150 | 270 | 125 | 76 | 50 | 130 | 100 | 4-Ф13 | 32 | 120 | 90 | 4-Ф11 |

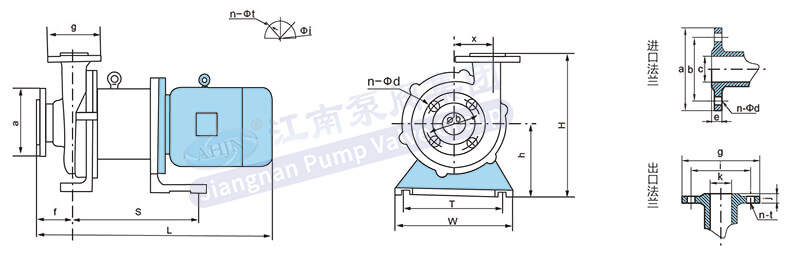

| 序號 | 系列型號 | 外 型 安 裝 尺 寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | |||||||||||||
| Outside and installing size | Inlet flange size | Exit flange size | |||||||||||||||
| Model | L | S | f | W | T | H | h | x | c | a | b | n-φd | k | g | i | n-φt | |
| 1 | CQB32-20-160F | 578 | 225 | 85 | 225 | 180 | 330 | 160 | / | 32 | 140 | 100 | 4-Ф13.5 | 20 | 100 | 75 | 4-Ф13.5 |
| 2 | CQB40-25-160F | 625 | 225 | 85 | 220 | 220 | 330 | 170 | / | 40 | 150 | 110 | 4-Ф13.5 | 25 | 115 | 85 | 4-Ф13.5 |
| 3 | CQB50-32-160F | 625 | 225 | 85 | 260 | 220 | 330 | 170 | / | 50 | 165 | 125 | 4-Ф17.5 | 32 | 140 | 100 | 4-Ф17.5 |
| 4 | CQB50-32-160B | 675 | 300 | 106 | 260 | 220 | 330 | 170 | / | 55 | 165 | 125 | 4-Ф17.5 | 32 | 140 | 100 | 4-Ф17.5 |
| 5 | CQB65-50-125F | 625 | 225 | 85 | 260 | 220 | 330 | 170 | / | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 6 | CQB65-50-150F | 670 | 350 | 95 | 290 | 240 | 395 | 190 | 102 | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 7 | CQB65-50-160F | 670 | 350 | 95 | 290 | 240 | 395 | 190 | 102 | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 8 | CQB65-50-160B | 760 | 350 | 125 | 260 | 220 | 330 | 170 | / | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 9 | CQB65-50-180F | 710 | 350 | 95 | 290 | 240 | 395 | 190 | 102 | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |

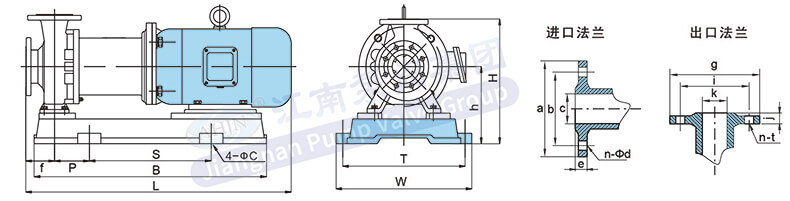

| 序號 | 系列型號 | 外 型 安 裝 尺 寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | ||||||||||||||
| Outside and installing size | Inlet flange size | Exit flange size | ||||||||||||||||
| Model | L | B | S | P | W | T | H | h | f | c | a | b | n-φd | k | g | i | n-φt | |
| 1 | CQB40-25-200F | 760 | 615 | 380 | 35 | 390 | 350 | 420 | 240 | 95 | 40 | 150 | 110 | 4-Ф17.5 | 25 | 115 | 85 | 4-Ф13.5 |
| 2 | CQB50-32-200F | 760 | 615 | 380 | 35 | 390 | 350 | 420 | 240 | 95 | 50 | 165 | 125 | 4-Ф17.5 | 32 | 140 | 100 | 4-Ф17.5 |
| 3 | CQB65-40-200F | 935 | 800 | 420 | 120 | 490 | 440 | 440 | 260 | 99 | 65 | 185 | 145 | 4-Ф17.5 | 40 | 150 | 110 | 4-Ф17.5 |
| 4 | CQB80-65-125F | 915 | 800 | 420 | 120 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-Ф17.5 | 65 | 185 | 145 | 4-Ф17.5 |
| 5 | CQB80-65-160F | 936 | 800 | 420 | 120 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-Ф17.5 | 65 | 185 | 145 | 4-Ф17.5 |
| 6 | CQB80-50-200F | 1340 | 1270 | 840 | 215 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-Ф17.5 | 50 | 185 | 125 | 4-Ф17.5 |
| 7 | CQB100-80-160F | 1295 | 1250 | 740 | 108 | 490 | 440 | 480 | 260 | 100 | 100 | 220 | 180 | 8-M18 | 80 | 200 | 160 | 8-M18 |
